SKU: 117-10010

Koaxialkabel CNT-400-FR, Skärmad

CNT-400-FR är en premium 50 ohm koaxialkabel med låg dämpning, hög skärmning och halogenfri, brandhämmande mantel. Utvecklad för professionella RF‑ och antenninstallationer där hög driftsäkerhet och lång livslängd krävs.

Läs mer

CNT-400-FR är en högpresterande koaxialkabel från CommScope, framtagen för installationer där både elektriska egenskaper och brandsäkerhet är viktiga faktorer. Kabeln har 50 ohms impedans, låg dämpning upp till 6 GHz samt effektiv skärmning på 90 dB, vilket ger stabil signalöverföring även i störningsutsatta miljöer.

Den halogenfria och brandhämmande ytter-manteln uppfyller CPR-klass Dca s2 d2, vilket gör CNT-400-FR lämplig för installation i offentliga byggnader, industrier och teknikutrymmen. Kabeln är dessutom flexibel och tålig, med brett temperaturområde för både installation och drift.

Vanliga användningsområden:

Antenn- och RF-installationer
Mobil-, radio- och kommunikationssystem
Inomhusinstallationer med brandsäkerhetskrav
Industriella och kommersiella nätverk
Broadcast och trådlös infrastruktur

Fördelar:

Låg dämpning för RF- och mikrovågssystem
Halogenfri, brandhämmande mantel (CPR Dca s2 d2)
90 dB skärmning för hög störimmunitet
Lämplig för både inom- och utomhusinstallation
Robust konstruktion för professionella installationer

Kabeln säljs per meter

69,00 kr55,20 kr

I lager

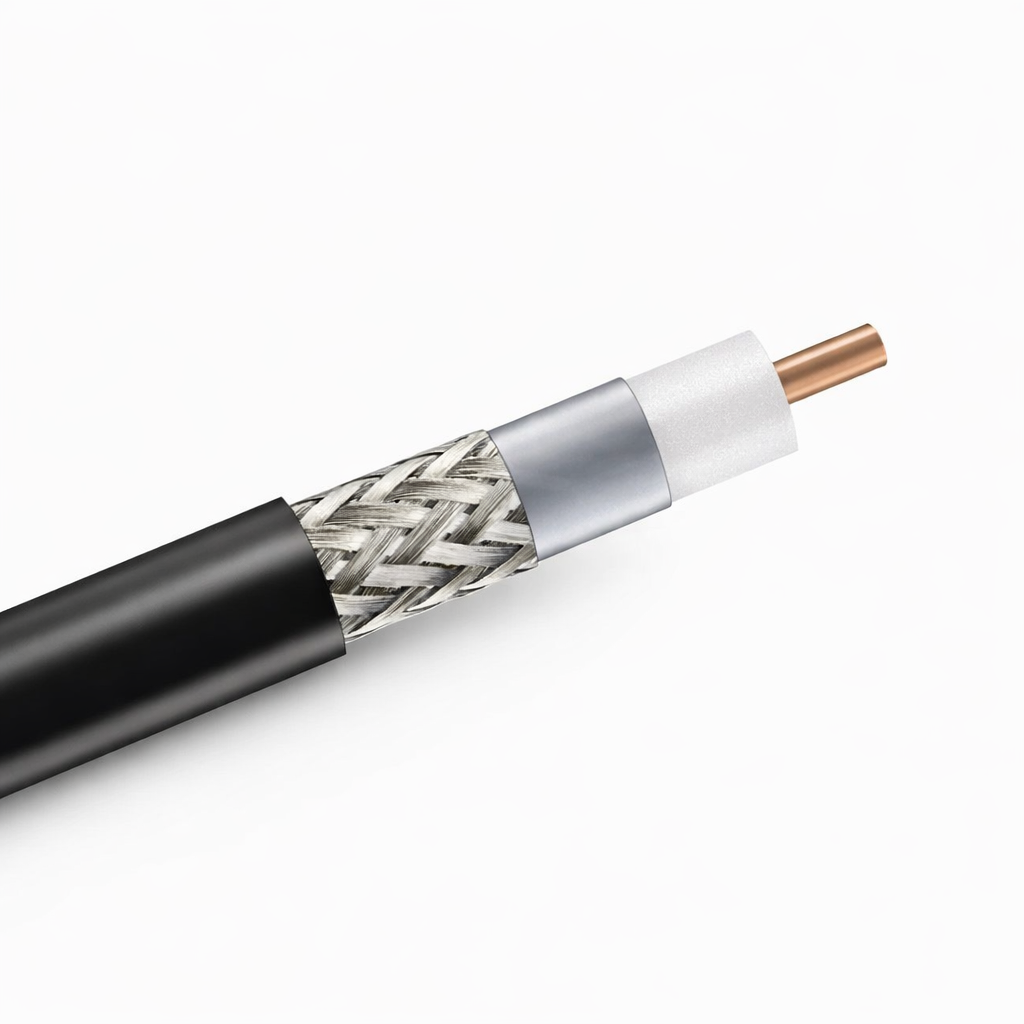

Koaxialkabel CNT‑400‑FR 50 ohm med flätad skärm och halogenfri brandhämmande mantel

Liknande produkter

El, elektronik och nätverk ombord

Litteratur, NYHETER

Fritidsskepparen El, elektronik och nätverk ombord är för den som på ett pedagogiskt sätt vill lära sig hur elsystem, elektronisk utrustning och marina nätverk fungerar och samverkar ombord på en fritidsbåt. Boken är en kurs/faktabok och innehåller övningsuppgifter.

Pris: 345,00 kr325,47 kr

Dubbelt USB-C Uttag, PD 100W+20W

NYHETER, USB-C+C, USB-Uttag

Ett av marknadens mest kraftfulla USB-uttag för 12V-system. Tack vare den inbyggda spänningsomvandlaren kan USB-C-porten leverera upp till 100W (20V/5A) även när den matas med 12V, något som många andra uttag endast klarar i 24V-system. Perfekt för laddning av laptop, surfplatta, telefon och annan modern elektronik.

Pris: 399,00 kr319,20 kr

DC/DC laddare – Orion XS 12/12-50A oisol.

DC/DC Laddare, NYHETER

Victron Orion XS 12/12-50A är en avancerad DC-DC-batteriladdare för moderna batterisystem i båtar, husbilar, transportbilar och servicefordon.
Med upp till 50 A laddström, Bluetooth-anslutning, IP65-klassning, stöd för smarta Euro 5/6-generatorer samt VHF-vänlig konstruktion för marina miljöer säkerställer den snabb, säker och effektiv laddning av servicebatterier.

Pris: 3995,00 kr3196,00 kr

SmartSolar MPPT 75/15, Bluetooth

NYHETER, Solceller & Tillbehör, Solcellsregulatorer

Smart solcellsregulator med Bluetooth för maximal energiutvinning

Victron SmartSolar MPPT 75/15 är en avancerad solcellsregulator som optimerar laddningen från dina solpaneler och säkerställer att batterierna får maximal energi under alla väderförhållanden.

Med ultrasnabb MPPT-teknik (Maximum Power Point Tracking) kan regulatorn öka energiutbytet med upp till 30 % jämfört med traditionella PWM-regulatorer och upp till 10 % jämfört med långsammare MPPT-regulatorer.

Pris: 895,00 kr716,00 kr

Panel för 4 st uttag

12 / 24 V Adaptrar & Tillbehör, 12 / 24 V Uttag & Stickproppar, 12 V Uttag, 24 V Uttag, Mätning & Övervakning, NYHETER, Paneler, USB-A+A, USB-A+C, USB-C+C, USB-Uttag

Panel för 4 uttag – bygg ditt eget ström- och laddningssystem

Praktisk monteringspanel för runda 12/24 V-uttag, USB-uttag och voltmätare. Med fyra platser kan du själv anpassa panelen efter dina behov och skapa en funktionell lösning för båt, husbil, servicefordon eller annan 12/24 V-installation.

Pris: 81,00 kr64,80 kr

Panel för 3 st uttag

12 / 24 V Adaptrar & Tillbehör, 12 / 24 V Uttag & Stickproppar, 12 V Uttag, 24 V Uttag, Mätning & Övervakning, NYHETER, Paneler, USB-A+A, USB-A+C, USB-C+C, USB-Uttag

Panel för 3 uttag – bygg ditt eget ström- och laddningssystem

Praktisk monteringspanel för runda 12/24 V-uttag, USB-uttag och voltmätare. Med tre platser kan du själv anpassa panelen efter dina behov och skapa en funktionell lösning för båt, husbil, servicefordon eller annan 12/24 V-installation.

Pris: 65,00 kr52,00 kr

Teknisk information

Produkttyp

Typ: Flätad koaxialkabel
Serie: CNT® 400
Impedans: 50 ohm
Utförande: Skärmad

Elektriska egenskaper

Karakteristisk impedans: 50 ohm
Kapacitans: 78 pF/m
DC‑resistans, innerledare: 4,49 Ω/km
DC‑resistans, ytterledare: 5,61 Ω/km
Testspänning (DC): 2500 V
Mantel gnisttest (RMS): 4000 V
Hastighetsfaktor: 85 %
Skärmningseffektivitet: 90 dB
Maxeffekt: 16 kW

Frekvensegenskaper

Arbetsfrekvensområde: 30 – 6000 MHz
Max frekvens: 16,2 GHz

Dämpning (attenuation)

Dämpning per 100 m kabel:

30 MHz: 2,49 dB
50 MHz: 3,18 dB
150 MHz: 4,92 dB
450 MHz: 8,86 dB
900 MHz: 12,8 dB
1800 MHz: 18,4 dB
2400 MHz: 21,65 dB
3000 MHz: 24,6 dB
4000 MHz: 28,87 dB
5000 MHz: 32,81 dB
6000 MHz: 36,42 dB

Mekaniska egenskaper

Ytterdiameter: 10,29 mm
Dielektrisk diameter: 7,24 mm
Innerledare diameter: 2,74 mm
Ytterledare diameter: 8,08 mm
Minsta böjradie (installation): 25,4 mm
Dragstyrka: 73 kg
Böjmoment: 0,7 Nm
Tryckhållfasthet (Flat plate crush): 0,7 kg/mm

Material

Innerledare: Kopparbelagd aluminium (CCA)
Dielektrikum: Skummad PE
Skärm (fläta): Förtennad koppar (90 %)
Skärmfolie: Aluminium
Mantel: Halogenfri, brandhämmande polyolefin
Mantelfärg: Svart

Miljö & temperatur

Installationstemperatur: −40 °C till +60 °C
Drifttemperatur: −40 °C till +60 °C
Lagertemperatur: −40 °C till +60 °C

Brandsäkerhet & standarder

CPR-klass (EN 50575): Dca
Rökklass: s2
Droppklass: d2
Brandtest: UL VW‑1 / CATVX
Rökutveckling: IEC 61034
Toxicitetsklass: IEC 60754‑2

Övrigt

Vikt: ca 0,07 kg/m
Förpackning: Trumma
Efterlevnad: REACH, RoHS, UK‑RoHS, China‑RoHS
Tillverkare: CommScope

Datablad
